مدار منبع تغذیه بی وقفه و کارکرد

شکل کامل یو پی اس منبع برق اضطراری یا برق اضطراری است. این یک دستگاه الکتریکی است، وقتی که قدرت ورودی به طور معمول شکست می خورد، قدرت اضطراری را به بارهای مختلف می دهد. یک یو پی اس از یک سیستم برق اضطراری نوسان می یابد که با فراهم آوردن انرژی ذخیره شده در باتری ها، خازن های فوق العاده، ایمنی نزدیک به لحظه از وقفه های برق I / P را فراهم می کند. زمان اجرای باتری برای اکثر یو پی اس ها نسبتا کوتاه است اما برای شروع یک منبع برق آماده به کار کافی است. هدف اصلی یو پی اس، حفاظت از تجهیزات مانند رایانه، تجهیزات الکتریکی، کامپیوتر و مراکز داده زمانی است که اختلال در قدرت وجود دارد. این دستگاه یک کامپیوتر را در حال اجرا برای چند دقیقه پس از خرابی قدرت نگه می دارد و از داده ها در کامپیوتر محافظت می کند. در حال حاضر انواع مختلفی از سیستم های UPS وجود دارد که دارای جزء نرم افزاری هستند که شما را قادر می سازد تا پشتیبان گیری خودرو را انجام دهید در صورتی که هیچ وقت از کامپیوتر دور نباشد.

منبع تغذیه بدون وقفه 10
منبع تغذیه بدون وقفه 10
مدار مدار تغذیه بی وقفه
نمودار مدار یو پی اس در زیر نشان داده شده است، که نشان می دهد که چگونه باتری های این دستگاه در حین اختلال در قدرت کنترل می شوند. ولتاژ ورودی سیم پیچ اولیه ترانس (TR1) 240 ولت است. سیم پیچ ثانویه ترانسفورماتور (TR2) می تواند تا 15 ولت افزایش یابد اگر مقدار حداقل 12 ولت 2 آمپر باشد. فیوز برای حفاظت از مدار جفت از مدار کوتاه استفاده می شود. حضور الکتریکی باعث می شود که led1 به نور خیره شود. چراغ LED روشن می شود و باعث بروز اختلال در برق می شود و باطری یو پی اس برتری خواهد داشت. این مدار برای ایجاد الگوی انعطاف پذیر تر طراحی شده است که با استفاده از باتری ها و تنظیم کننده های مختلف برای ارائه ولتاژ های تنظیم شده و غیر قابل تنظیم، می توان آن را اصلاح کرد. با استفاده از دو باتری 12 ولت در سری و یک ورودی مثبت از 7815 تنظیم کننده، ما می توانیم تامین 15 ولت را کنترل کنیم.


نمودار مدار تغذیه بی وقفه
نمودار مدار تغذیه بی وقفه
انواع یو پی اس
ورودی های منبع تغذیه برق می توانند به شکل های مختلفی نظیر ولتاژ، ولتاژ، دامنه ولتاژ و هارمونیک باشند. این مشکلات می تواند باعث آسیب جدی به وسایل الکتریکی شود، عمدتا در طول مراحل تولید یا پردازش بحرانی یک عمل. برای کاهش ریسک اعوجاج منبع تغذیه، سیستم های یو پی اس اغلب در شبکه های برق مجتمع می شوند. سازندگان تجهیزات الکترونیکی تامین برق می توانند جریان نیرومندی با کیفیت بالا را برای دنده های بار الکتریکی مختلف ارائه دهند و این دستگاه ها به طور کلی در برنامه های پردازش صنعتی، خدمات پزشکی، وسایل اضطراری، مخابرات، و سیستم های داده های کامپیوتری یافت می شود. یک سیستم UPS می تواند یک وسیله مفید برای اطمینان از عملکرد منبع تغذیه دقیق باشد.

انواع یو پی اس
انواع یو پی اس
دستگاه های برق اضطراری به سه نوع تقسیم می شوند


UPS آماده به کار
UPS Line Interactive
یو پی اس آنلاین
UPS آماده به کار
منبع تغذیه بی وقفه در حالت آماده به کار نیز نامیده می شود به عنوان خاموش خط UPS، که به طور کلی برای رایانه های شخصی استفاده می شود. نمودار بلوک این یو پی اس در زیر نشان داده شده است. این یو پی اس شامل یک باتری، اینورتر AC یا DC و DC یا AC، یک سوئیچ استاتیک و یک LPF است که برای کاهش فرکانس سوئیچینگ از ولتاژ O / P و سرکوب کننده جریان استفاده می شود. سیستم UPS آماده به کار با تنظیم سوئیچ کار می کند برای انتخاب AC I / P به عنوان منبع اصلی اولیه و تعویض به باتری و اینورتر به عنوان منابع پشتیبان در صورت قدرت اولیه خراب می شود. اینورتر به طور معمول در حالت آماده به کار متکی است، و تنها زمانی شروع می شود که برق نتواند و سوئیچ انتقال به طور مرتب بار را به واحدهای پشتیبان سوئیچ می کند. این نوع از سیستم UPS ارائه می دهد اندازه کوچک، درجه بالایی از کارایی، و هزینه های بسیار کم، ساخت این UPS آسان است.

UPS آماده به کار
UPS Line Interactive
نمودار بلوک یو پی اس خط تعاملی در زیر نشان داده شده است، این شایع ترین UPS است که برای کسب و کار کوچک استفاده می شود. طراحی UPS خط تعاملی به یک UPS آماده به کار است، علاوه بر این طراحی خط Interactive به طور کلی شامل یک تنظیم کننده ولتاژ اتوماتیک (AVR) یا ترانسفورماتور تغییر شیر است. این باعث تنظیم ولتاژ توسط تنظیم کننده شیرهای ترانسفورماتور به عنوان ولتاژ I / P متفاوت است. مقررات ولتاژ یک ویژگی قابل توجه است زمانی که شرایط ولتاژ پایین وجود دارد، در غیر این صورت UPS به باتری منتقل می شود و سپس در نهایت پایین بار. استفاده از باتری های رایج تر می تواند موجب خرابی باتری اولیه شود. ویژگی های این یو پی اس های کوچک، هزینه کم، راندمان بالا می تواند UPS را در محدوده قدرت 0.5-5kVA ایجاد کند

خط تعاملی UPS

یو پی اس آنلاین
یو پی اس آنلاین نیز به عنوان دو تبدیل آنلاین برق اضطراری نامیده می شود. این UPS بیشتر مورد استفاده قرار گرفته است و نمودار بلوک این یو پی اس در زیر نشان داده شده است. طراحی این UPS شبیه به UPS آماده به کار است، به جز که منبع اصلی اولیه اینورتر است به جای AC اصلی. در این طراحی یو پی اس، آسیب I / P AC باعث نمی شود



مقدمه ای بر تامین برق اضطراری (UPS) و طراحی آن

مقدمه ای بر تامین برق اضطراری (UPS) و طراحی آن
منبع تغذیه بدون وقفه (UPS) یک دستگاه الکترونیک است که وقتی منبع اصلی یا منبع تغذیه ورودی نتواند قدرت را به یک بار تحویل دهد. این نه تنها به عنوان یک منبع انرژی اضطراری برای لوازم خانگی عمل می کند، بلکه برای حل مشکلات رایج برق نیز کار می کند. هر یو پی اس یک عنصر ذخیره سازی انرژی دارد که انرژی را به شکل انرژی شیمیایی ذخیره می کند مانند انرژی که در باتری ذخیره می شود.

این همانند انرژی است که به صورت حرکت در یک flywheel ذخیره می شود. به همین دلیل است که این دستگاه ها نیز پشتیبان گیری باتری یا پشتیبان فلاش می باشند. یو پی اس نه تنها قدرت اضطراری را فراهم می کند، بلکه همچنین به حل مسائل مرتبط با قدرت مشترک مانند تامین حفاظت از وقفه برق ورودی، حفاظت از ولتاژ بالا، تنظیم ولتاژ خروجی و تثبیت کمک می کند.

مدل های مختلف یو پی اس دارای توانایی متفاوت برای تامین قدرت به بار هستند. درجه توانایی کاملا بستگی به چقدر شارژ در داخل UPS ذخیره می شود. به عنوان مثال، یو پی اس های طراحی شده برای رایانه ها می توانند قدرت را فقط برای مدت زمان کمی زمانی که قدرت خاموش می شود، اما زمان کافی برای ذخیره فایل هایی است که کاربر ممکن است کار کند. بنابراین، به دلایل روشن، توانایی ذخیره سازی شارژ هر UPS در طراحی آن با توجه به کاربرد آن تعیین می شود.
تصویر نمونه یو پی اس
تصویر نمونه یو پی اس
تفاوت UPS و منبع برق اضطراری معمولی
منابع برق اضطراری سنتی از ژنراتورها با سوئیچ انتقال برای تأمین انرژی دستگاه استفاده می کنند. این می تواند قدرت را برای ساعت تا سوخت در ژنراتور در دسترس است. با این حال، این یک نقص است. دستگاه در هنگام اتصال به ژنراتور، وقفه در هنگام شکست منبع اصلی اصلی را تجربه می کند. این وقفه اتفاق می افتد به این دلیل که ژنراتور باید برای بازگرداندن قدرت روشن شود. بسته به نوع مکانیزم سوئیچینگ، قطع برق در بار به وقوع می پیوندد.

بر خلاف منابع برق اضطراری، منبع تغذیه بدون وقفه (UPS) با استفاده از باتری یا چرخ فلک، بدون نیاز به وقفه، قدرت مداوم را به دستگاه می دهد. اما مدت زمانی که UPS نیروی برق را به دستگاه اعمال می کند، بسته به اندازه و تعداد باتری یا فلاویل مورد استفاده محدود است.

استفاده از یو پی اس در برنامه های کاربردی بسیار رایج است که در آن دستگاه ها نمی توانند هر گونه وقفه ای را تحمل کنند. مانند واحدهای بهداشتی، تجهیزات پزشکی، دفاتر IT، مخابرات، مراکز داده، بانک ها و در بسیاری از مکان های دیگر که نیاز به برق اضطراری دارد.

در این سری، یک یو پی اس طراحی خواهد شد که دارای یک باتری به عنوان عنصر ذخیره سازی است و در صورت خرابی برق می تواند قدرت را برای دستگاه تامین کند. طراحی یو پی اس را می توان به بخش های مختلفی که نقش مشخصی در عملکرد یو پی اس دارند (همانطور که در تصویر زیر نشان داده شده است) شکسته می شود.


بلوک های ساختمان یک مدار یو پی اس

UPS های طراحی شده در این سری چهار بخش مدار را به صورت زیر دنبال خواهد کرد:
1. شارژر -
اول از همه، یک شارژر برای شارژ کردن عنصر ذخیره انرژی طراحی شده است که باتری در این مورد است. از آنجایی که دو نوع از باتری های مورد استفاده قرار می گیرند - باتری های لیتیوم یون و باتری های سرب اسید، دو مدار مختلف شارژر برای هر یک طراحی شده است. این شارژر باتری به شرح زیر طراحی می شود -
i) شارژر باتری اسید سرب
در این مدار شارژر باتری، ولتاژ ثابت ولتاژ شارژر سرب اسید طراحی خواهد شد یعنی شارژر یک ولتاژ ثابت برابر با حداکثر ولتاژ باتری با جریان شارژ محدود فراهم می کند. بنابراین در این شارژر، باتری هرگز از شارژ شارژ از پیش تعیین شده عبور نمی کند.

در زیر الگوریتم شارژ باتری است که جریان و ولتاژ باتری را نشان می دهد.
شارژ ولتاژ ثابت برای باتری های اسید سرب

شارژ ولتاژ ثابت برای باتری های اسید سرب

ii) شارژر باتری لیتیوم یون
بر خلاف باتری های سرب اسید، باتری های لیتیوم یون نیاز به شارژ شدن از طریق یک روش ثابت ولتاژ ثابت جریان دارند. طراحی یک شارژر باتری لیتیوم یون به یک مدار هوشمند نیاز دارد که جریان و همچنین ولتاژ باتری را می سنجد. در ابتدا مدار شارژ در حالت فعلی ثابت قرار می گیرد و جریان ثابت را به باتری ارائه می دهد. هنگامی که ولتاژ باتری به ولتاژ پیش فرض یا حداکثر ولتاژ نامی برسد، شارژر به حالت ولتاژ ثابت تغییر خواهد کرد. جریان در این حالت به آرامی شروع به کاهش با حفظ ولتاژ ثابت.

در زیر نمودار الگوریتم شارژ باتری لیتیوم یون را نشان می دهد که درک درستی از مراحل مختلف شارژ دارد.

ولتاژ ثابت و شارژ جریان ثابت برای باتری های لیتیوم یون
به خوبی شناخته شده است که لوازم خانگی برای ولتاژ AC کار می کنند. اما باتری به عنوان عنصر ذخیره سازی مورد استفاده، قدرت DC را فراهم می کند. بنابراین برای تبدیل این سیگنال دی سی به سیگنال AC، یک اینورتر باید باشد

توپولوژیهای UPS - مقدمه و مقایسه



امروزه سیستم های یو پی اس به طور معمول برای پشتیبانی از مراکز داده، هاب های ارتباطی و برنامه های کاربردی دیگر با استفاده از تجهیزات حساس ICT کار می کنند. این در دسترس بودن مستمر تاسیسات معمولا برای بقای مالکان حیاتی است، بنابراین یک منبع تغذیه تمیز و بدون وقفه، نیازمند یک ضرورت حیاتی است. در این شرایط، یو پی اس های خط به طور قابل توجهی محبوب ترین انتخاب هستند. آنها در هر شرایطی به کارآیی پردازش شده و تمیز می پردازند و در صورت قطع برق به باتری بدون وقفه برق منتقل می شوند. با این حال، برنامه های کاربردی زیادی وجود دارد که نیازمند کمترین اهمیت هستند؛ این می تواند از هزینه های پایین تر از راه حل یو پی اس خاموش بهره مند شود.

با توجه به این مطلب، مایکل المس، مدیر فروش Technial برای تأمین منابع برق اضطراری، یک شرکت کوهلر، در اینجا توپولوژی های UPS را در خط و خارج از خط مقایسه می کند، همراه با یک توپولوژی متداول خطی تعاملی، اجازه می دهد خوانندگان برق Review گزینه های محافظت از قدرت را برای خود یا مشتریان خود آگاه می کنند. به عنوان افزایش هزینه های انرژی، تقاضا برای بهبود بهره وری انرژی را حفظ می کند، در مقاله نیز بررسی عملکرد UPS Eco Mode و سهم آن در بهبود PUE را بررسی می کند.

برنامه های کاربردی که از یو پی اس استفاده می کنند به اندازه و طبیعت بسیار متفاوت است. دستگاه های کوچک و دستگاه های ابزار دقیق ممکن است از یک دستگاه قابل حمل با ظرفیت 250 وات استفاده کنند، در حالی که یک مرکز بزرگ داده ای که یک شرکت قابل توجه است می تواند برای واحدهای چندگانه با حداکثر 5 مگاوات و بیشتر تماس بگیرد.

خط UPS topology و مزایای
صرف نظر از اندازه و توپولوژی آنها، تمام یو پی اس ها به یک باتری، وسیله شارژ کردن و روش تبدیل خروجی DC آن به AC برای بار بحرانی در طول یک شکست اصلی متصل می شوند. یک یو پی اس در خط این توابع را با یک سری بلوک های قدرت بین منبع تغذیه و بار بحرانی انجام می دهد. شکل 1. اولین یک یک یک یک یک شارژر / شارژر است که شناور باتری را در حالی که برق موجود است، شارژ می کند. همچنین ولتاژ پایدار DC را به بلوک دوم فراهم می کند - یک اینورتر که بار بحرانی را تغذیه می کند. در حین شکستن یک منبع، شناور با یکپارچه وظیفه تامین DC به اینورتر، که به طور دائمی متصل است، برداشته می شود. بنابراین، این رویداد واقعا به بار بحرانی نامرئی است مگر اینکه باتری تخلیه شود. این تداوم قدرت بدون درز جذابیت کلیدی برای برنامه های مهم است که ممکن است قادر به سوار شدن تاخیر سوئیچینگ نباشد.

شکل 1: عملیات یو پی اس بر روی خط

یکی دیگر از مزایای عمده ای که از توپولوژی تبدیل دوگانه یو پی اس به وجود آمده است. یک رگولاتور ورودی تمام کانال های ورودی، گذرای و نویز را با تبدیل آن به DC حذف می کند. سپس اینورتر بار را با یک شکل موج جدید AC که دقیقا توسط یو پی اس تنظیم می شود، تغذیه می کند. یکسو کننده همچنین اصلاح ضریب توان را فراهم می کند که موجب کاهش هارمونیک های فرکانس بالا و جریان متناوب می شود. یو پی اس در خط به عنوان یک فایروال قدرت واقعی عمل می کند، دستگاه های حساس و تجهیزات ICT را از مشکلات اصلی شبکه محافظت می کند، در حالی که بهبود بار ارائه شده به شبکه را بهبود می بخشد.

توپولوژی خاموش
در مقایسه با یو پی اس خاموش، در طول عملیات عادی، شبکه های خام را به بار بحرانی از طریق خط باطری و سوئیچ استاتیک تغذیه می کند - به شکل 2. به این ترتیب بار به دلیل تنظیم ولتاژ ضعیف و احتمالا نویز و گذر از منبع برق در معرض قرار می گیرد. اگر سوئیچ متناظر با محدودیت های پیش فرض باشد، سوئیچ استاتیک بار را به اینورتر و باتری یو پی اس انتقال می دهد - یک گذار تغییری که می تواند از 2 تا 10 میلی ثانیه ادامه یابد. بسیاری از اپراتورها از مراکز داده و دیگر تجهیزات حساس، سیستم های UPS را غیر قابل قبول برای برنامه های کاربردی خود به دلیل این کیفیت قدرت و عوامل شکستن تغییر در نظر می گیرند.

شکل 2: توپولوژی یو پی اس خاموش خط

یکی دیگر از ضعف های سیستم خاموش خطی این است که بر خلاف خط طراحی، نمی تواند نقض مقررات ولتاژ منبع تغذیه را جبران کند. در عوض آن باید بلافاصله بوسیله سوئیچ بین بای پس و اینورتر برای هر رویداد تجاوز کند. این می تواند به طور مکرر اتفاق می افتد اگر عرضه برق ناپایدار است و یا بار بحرانی تحمل ولتاژ تنگ است. به غیر از اعمال بار به وقفه های مکرر تامین، باتری ممکن است زندگی خود را کاهش می دهد و یا به عنوان یک نتیجه به اندازه کافی کم است.

با این حال، برنامه های کاربردی که می توانند این مزایا را تحمل کنند، از دو ویژگی کلیدی هزینه استفاده از توپولوژی خط خارج استفاده می کنند. اولا، UPS خاموش، هزینه های سرمایه را در مقایسه با یک خط معادل خط از طریق استفاده از اجزای دارای امتیاز پایین تر و تخلیه با یک یک ردیف برق کاهش می دهد. ثانیا، هزینه های در حال اجرا کمتر است زیرا شارژر و اینورتر با ناکارآیی اجتناب ناپذیریشان در حین کار طبیعی در حالت خط قرار نمی گیرند.

انتخاب توپولوژی تعاملی خط
بعضی از تولید کنندگان یو پی اس نیز سیستم های UPS خطی تعاملی را ارائه می دهند. اینها از توپولوژی خط خارج استفاده می کنند، اما مشکلات مربوط به نقص ولتاژ سیستم های خاموش را که قبلا ذکر شده است، در نظر می گیرند. آنها این کار را با تنظیم ولتاژ در خط اصلی خام انجام می دهند که بار را در طول عملیات معمولی تامین می کند - شکل 3 را ببینید. این تنظیم ولتاژ، با کاهش تعداد حوادث ولتاژ "خارج از حد" به بار، فرکانس منبع تغذیه را کاهش می دهد - انتقال باتری این طراحی علاوه بر اینکه بار را به وقفه های برق کمتری برساند، عملکرد بهتر و ارزان تر با مصرف باتری را نسبت به سیستم های خاموش بهبود می بخشد.

شکل 3: UPS خط تعاملی با ترانسفورماتور باک / افزایش

سیستم های تعاملی خطی معمولا با ترانسفورماتور باقیمانده / ترانسفورماتور یا ترانسفورماتور فرورزونانت انجام می شود. ترانسفورماتور باک / تقویت ولتاژ بار خود را بر روی یک ولتاژ ورودی + 20٪ تا -30٪ حفظ خواهد کرد، اما تعویض آنها شامل تغییرات ضربه ای است که تغییرات ولتاژ در بار را تحمیل می کند. پیاده سازی های تعاملی خطی بر مبنای ترانسفورماتورهای فرازنسان می توانند ولتاژ بار را در حدود 3٪ از اسمی بیش از 20٪ تا 40٪ افزایش دهند. آنها همچنین تهویه مطبوع و حفاظت از اختلالات مانند سر و صدای الکتریکی را ارائه می دهند. با این حال، مزیت کلیدی آنها این است که انرژی الکتریکی کافی برای پشتیبانی از بیشتر بارهای کامپیوتر در حالی که اینورتر UPS سوئیچ می کند، به طور موثر ایجاد یک راه حل یو پی اس در خط.

با افزایش قیمت انرژی در حال حاضر، فشار برای بهبود بهره وری انرژی و مرکز داده PUE علاقه ای به بهره برداری از حالت Eco در خط UPS ها به ارمغان می آورد. این حالت به کاربران امکان می دهد تا به طور مستقیم به خطوط خام خود به طور مستقیم به بارهای بحرانی خود رانده باشند تا انرژی را که در غیر اینصورت از طریق ناکارآمدی UPS ها از دست می رود، ذخیره کند. با این حال، در عوض برای این افزایش انرژی، شاید 3٪، بار بحرانی در معرض اختلالات اصلی و حوادث انتقال قرار گرفته است، همانند UPS خاموش. بعضی از کاربران این مزایا را قبول می کنند، به خصوص اینکه آنها می توانند UPS را در خط به جای حالت Eco در طول دوره های افزایش اختلالات شبکه مورد استفاده قرار دهند.

تصویر بزرگتر
به طور کلی، اپراتورهای مسئول مرکز داده ها و دیگر بارهای حساس و مهم، ترجیح می دهند که پردازش شده، بدون توقف، که تنها بر روی خطوط یو پی اس ارائه می شود. با این وجود برای به حداکثر رساندن توپولوژی و توان بالقوه آن برای حفاظت، یو پی اس ها باید به عنوان بخشی از یک سیستم قدرت نصب شوند که برای همه موارد احتمالی مورد استفاده قرار می گیرد. به عنوان مثال، فرض کنید یکسو کننده ی UPS و خط باطله از یک منبع قدرت مشترک استفاده می شود که در برخی موارد از زمان قطع برق رنج می برد و بیش از خودمختاری باتری یو پی اس می باشد. یو پی اس گزینه های دیگری ندارد، بنابراین قدرت بارگذاری بحرانی از بین می رود. در بعضی از برنامه های کاربردی ممکن است این امر قابل قبول باشد، زیرا مجتمع باتری UPS زمان کافی برای بارگیری بحرانی سیستماتیک و با خیال راحت فراهم می کند. در دیگران این کافی نیست هرگونه تلفات خدمات غیر قابل قبول است

یکی از راه حل ها استفاده از یک پیکربندی نامیده می شود به عنوان یک سیستم دور زدن تقسیم شده، که در آن خط باطله و یک یو پی اس یو پی اس به منابع مختلف متصل شده است. این بدان معنی است که اگر عرضه یو پی اس نتواند و باتری آن خسته می شود، یو پی اس می تواند به خط خطی خنثی ادامه دهد تا قدرت را به بار تحمیل کند، اگرچه محافظت نشده است.

یکی دیگر از راه حل های به طور گسترده ای استفاده می شود اتصال یک ژنراتور آماده به کار به عنوان یک منبع تغذیه به UPS. اگر یو پی اس یک شکست الکتریکی را تشخیص دهد که بیشتر از یک مشکل گذرا است، می تواند یک سیگنال راه اندازی به ژنراتور ارسال کند. پس از آن می توانید سرعت خود را افزایش دهید و ثبات خود را در UPS ذخیره کنید، بنابراین بار، بدون وقفه، قدرت تمیز را ادامه می دهد.

UPS همچنین باید محافظت از بار را از مشکلات مربوط به تامین برق، همچنین مشکلات مربوط به بار خود را مدیریت کند. پاسخ UPS به اضافه بار ممکن است آن را انتقال به دور انداختن - اما اگر عرضه دور بماند در دسترس نیست، این به راحتی بار قدرت را محروم خواهد کرد. یک جایگزین بهتر می تواند اجازه خرید یو پی اس را برای بارگذاری بیش از حد برای یک دوره مشخص ارائه دهد. به اندازه کافی برای قطع اتوماتیک توسط فیوز حفاظتی یا قطع کننده مدار کافی است. در طول این دوره، UPS خود را می توان با استفاده از حالت جریان محدود، کاهش ولتاژ، که به از دست دادن قدرت مطلوب تر است، محافظت می شود.

خرید یو پی اس

به طور خلاصه ما می توانیم بگوییم که برای برنامه های مهم و یا مواردی که شامل تجهیزات حساس هستند، توپولوژی خط UPS تنها راه حل واقعی است، به دلیل تحویل قدرت متعادل و انتقال بدون درز به باتری. برای برنامه های کاربردی کم اهمیت، توپولوژی خارج از خط ممکن است مناسب باشد و به دلیل کاهش هزینه های سرمایه و هزینه های آن جذاب است. سیستم های تعاملی خط ارائه بهبود در توپولوژی خط، با قدرت بهتر تهویه و تنظیم، و کاهش باتری است. راه حل های تعاملی ترانسفورماتور Ferroresonant نیز ارائه انتقال بار بدون درز را فراهم می کند. فشار برای کاهش PUE باعث افزایش علاقه به حالت Eco mode شده است، اما بیشتر ویژگی ها و معایب توپولوژی خطوط را به اشتراک می گذارد. بهترین کیفیت ممکن قدرت و نتایج در دسترس بودن از سیستم های UPS در خط طراحی شده به یک استراتژی حفاظت از قدرت کلی است.

خرید یو پی اس

یو پی اس

منبع (یو پی اس) یک دستگاه الکتریکی است که وقتی برق منبع برق یا منبع تغذیه ناموفق است، قدرت اضطراری را به بار تحمیل می کند. یک یو پی اس از سیستم برق اضطراری یا برق اضطراری یا ژنراتور آماده به کار متفاوت است که با تامین انرژی ذخیره شده در باتری ها، ابررایانه ها یا چرخ های فلزی محافظت نزدیک به لحظه از وقفه های ورودی را فراهم می کند. زمان اجرای باتری بیشترین منبع برق اضطراری نسبتا کوتاه (فقط چند دقیقه) است اما کافی است برای شروع یک منبع برق آماده به کار یا به درستی تجهیزات محافظت شده را خاموش کنید. این یک نوع سیستم قدرت مداوم است.

یو پی اس به طور معمول برای محافظت از سخت افزار مانند رایانه ها، مراکز داده، تجهیزات مخابراتی و یا سایر تجهیزات الکتریکی استفاده می شود، در صورتی که اختلال برق غیرمنتظره می تواند باعث صدمات، تلفات، اختلال در کسب و کار جدی و یا از دست دادن اطلاعات شود. واحد های UPS در اندازه های مختلف از واحد هایی طراحی شده اند که برای محافظت از یک کامپیوتر بدون یک مانیتور تصویری (حدود 200 ولت آمپر امتیاز) به واحد های بزرگ که تمام مراکز داده یا ساختمان ها را متصل می کنند. بزرگترین UPS در جهان، سیستم ذخیره انرژی الکتریکی 46 مگاوات (BESS)، در فیربنکس، آلاسکا، تمام شهرها و روستاهای اطراف روستاها را در حین وقفه از کار می اندازد.

معرفی APC

معرفی APC
APC منبع تغذیه بدون وقفه (UPS) برای جلوگیری از خاموشی، قهوهای مایل به زرد، sags،
و از رسیدن به تجهیزات خود پرهیز می کند. منبع تغذیه بی وقفه (UPS) ابزار کوچک را فیلتر می کند
نوسانات خطی و انزوا کردن تجهیزات خود را از اختلالات بزرگ توسط جدا کردن داخلی
از خط ابزار. یو پی اس به طور مداوم قدرت را از باتری داخلی خود تا زمانی که ابزار
خط بازگشت به سطوح امن است و یا باتری کاملا تخلیه شده است.



انواع مختلف سیستم های UPS
خلاصه اجرایی
در بازار در مورد انواع مختلف سیستم های یو پی اس و ویژگی های آنها بسیار گیج کننده است. هر یک از این نوع UPS تعریف شده است، کاربرد عملی هر یک مورد بحث است و مزایا و معایب آنها ذکر شده است. با استفاده از این اطلاعات، می توان از تصمیمات تحصیلی در مورد توپولوژی مناسب UPS برای نیاز خاصی استفاده کرد.

معرفی

انواع مختلفی از منابع برق اضطراری (UPS) و ویژگی های آنها اغلب باعث سردرگمی در صنعت مرکز داده می شوند. به عنوان مثال، به طور گسترده ای معتقد است که تنها دو نوع سیستم های UPS وجود دارد، یعنی UPS های آماده به کار و UPS های On-Line. این دو اصطلاح معمول استفاده شده به درستی بسیاری از سیستم های یو پی اس موجود نیست. بسیاری از سوء تفاهمات در مورد سیستم های UPS هنگامی که انواع مختلف توپولوژی های UPS به درستی شناسایی می شوند روشن می شود. UPS توپولوژی نشان می دهد ماهیت اساسی طراحی UPS. فروشنده های مختلف به طور مرتب مدل هایی با طرح های مشابه یا توپولوژی ها تولید می کنند، اما با ویژگی های عملکرد بسیار متفاوت.

انواع یو پی اس

انواع سیستم های UPS برای استفاده از روش های طراحی طراحی شده اند که هر کدام با ویژگی های مشخص مشخص می شوند. رایج ترین شیوه های طراحی عبارتند از:

آماده به کار
خط تعاملی
آماده به کار Ferro
دو تبدیل در خط
تبدیل دلتا در خط



فیلتر هارمونیک فعال (قدرت)



معرفی
اصل APF
PQC Series Delphi APF به موازات بارهای غیر خطی متصل می شود و از یک مجموعه ترانسفورماتورهای جریان (CT) برای تشخیص جریان بار استفاده می کند. این یک جریان هارمونیک هر نظم را با الگوریتمهای FFT در میکروچیپهای DSP آن محاسبه می کند و سپس یک جریان جبرانی با همان زاویه فاز متناظر با فاز متقابل را به جریان هارمونیک تشخیص داده می کند که هارمونیک های بار اولیه را لغو می کند.

APF سری PQC نه تنها جریان هارمونیک را از طرف بار حذف می کند، بلکه موجب کاهش ولتاژ هارمونیک ناشی از جریان های هارمونیک می شود. سیستم APF همچنین می تواند ضریب توان (PF) و عدم تعادل بار در سیستم قدرت را بهبود بخشد.

 خرید یو پی اس



ساختار APF

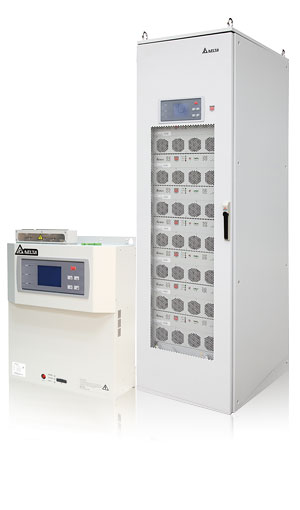

Delta PQC سری APF دارای طراحی مدولار است. معمولا سیستم فیلتر قدرت فعال Delta شامل یک یا چند ماژول APF و یک مانیتور و کنترل پنل کریستال مایع (LCM) می باشد. هر ماژول APF یک سیستم فیلترینگ هارمونیک مستقل است و کاربران می توانند رتبه بندی سیستم های هارمونیک را با اضافه کردن یا از بین بردن ماژول های APF تغییر دهند.

با توجه به نوع نصب، APF سری Delta PQC می تواند به APF مدولار و APF دیوار نصب شده تقسیم شود.



APF مدولار

ماژول APF و پانل LCM می تواند در کابینه APF استاندارد Delta یا کابینه سفارشی تعبیه شود. قطع کننده ها، پایانه های کابل و دستگاه محافظت از انفجار (SPD) در کابینه APF وجود دارد.

با توجه به نوع ترمینال کابل، APF مدولار را می توان به دو نوع تقسیم کرد:

نوع مدولار نوع APF (قابل جابجایی داغ)
APF مدولار نوع ثابت (قابل جابجایی نیست)

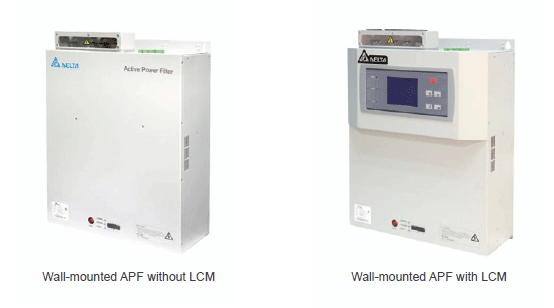

APF دیوار نصب شده

APF دیوار نصب شده Delta می تواند روی یک دیوار نصب شود که مناسب برای برنامه های کم امتیاز و LCM اختیاری است
پانل می تواند بر روی APF نصب شده بر اساس نیاز مشتری تنظیم شود.





UPS های دلتا - Amplon Family

UPS های دلتا - Amplon Family
1kVA یا بالاتر، یو پی اس تک فاز
سری یو پی اس سری خانواده Amplon Delta ارائه دهنده یک سیستم یکپردازنده یکپردازنده یکپردازنده یکپارچه برای مقادیر قدرت بیش از 1kVA است که از ابزارهای شبکه متوسط ​​تا کوچک، سیستم های امنیتی و نظارت و سیستم های POS پشتیبانی می کند. این شامل سری E از یو پی اس های تبدیل دوتایی آنلاین است که طول پشتیبان گیری را فراهم می کند. سری N، که قدرت مداوم و پایدار را برای بارهای بحرانی فراهم می کند. و سری RT با حفاظت تمام وقت و فاکتور قدرت خروجی iTHD کم در پیکربندی قفسه یا برج.
Amplon (Ample + on)، نشان دهنده ثبات کاملی است که این سیستم UPS را توصیف می کند - فضای فیزیکی و مزایای اقتصادی را به حداکثر می رساند. سیستم های آملون راه حل مدیریت قدرت کامل برای شرکت های کوچک و متوسط، و همچنین موسسات مالی، ادارات دولتی و مراکز پزشکی هستند. سری Amplon ارائه راه حل حفاظت از قدرت با بالاترین هزینه فضا و هزینه.

خانواده دلتا آمپلون GAIA Series 1/2/3 KVA UPS
سری GAIA 1/2/3 KVA
سری Amplon GAIA نسخه واقعی، خطوط دوگانه ی conversionUPS طراحی شده در پیکان یا پیکربندی برج و توصیه برای سرور ها، VoIP، ارتباطات و شبکه است. این یو پی اس های چند منظوره ترکیبی از ویژگی های ...
بیشتر
UPS های خانواده Delta Amplon Family M / 1 / 1.5 / 2/3 kVA
سری M 1 / 1.5 / 2/3 kVA
سری Amplon M یک UPS خطی تعاملی است که موج کینتی موج موج ایده آل برای دستگاه هایی که در کسب و کارهای کوچک و متوسط ​​مناسب هستند، مناسب است. رگولاتور ولتاژ اتوماتیک (AVR) ولتاژ پایدار را در حالی فراهم می کند که در دسترس بودن بیشتر باشد ...
بیشتر
UPS سری 1 / 2/3 کیلووات سری N سری خانواده دلتا آمپلون
سری N 1/2/3 kVA
Amplon N سری واقعی در خط، دو conversionUPS واقع در یک برج فشرده است. این طراحی شده است که از بین برداشته شده و از کیفیت قدرت برتر برای کارخانه ها، POS ها، دستگاه های خودپرداز یا لوازم خانگی استفاده نماید.
بیشتر
سری دلتا N، یو پی اس تک فاز، 6/10 kVA
N سری 6/10 kVA
یو پی اس های سری Amplon N series 6-10kVA یک فاز یو پی اس در خط با تکنولوژی پیشرو است که فاکتور قدرت خروجی را تا یکپارچه و بهره وری AC-AC تا حداکثر 95٪ فراهم می کند. ابعاد قابل ملاحظه ای آن، اتاق های بیشتری را در اختیار دارد ...
بیشتر
UPS سری 1/3/3 کیلو وات خانواده دلتا آمپلون خانواده
سری R 1/2/3 kVA
سری AMPLON R سری Delta یک یو پی اس یونیورسال دوقطبی است که توانایی قدرت سینوسی را برای تجهیزات بحرانی و حفاظت قابل اطمینان برای تجهیزات و مراکز داده ای فراهم می کند ...
بیشتر
UPS های دلتا - سری RT، تک فاز، 1/2/3 kVA
RT سری 1/2/3 kVA
سری Amplon RT 1-3kVA یک یو پی یو دوبار تبدیل یو پی اس است که قدرت موج سینوسی را به تجهیزات انتقادی شما متصل می کند. این پشتیبانی از رایانه های شخصی، شبکه ها، سرور ها، VoIP و مخابرات ...
بیشتر
UPS سری 5/6/10 kVA Family RT Series سری Amplon Family
RT سری 5/6/10 kVA
سری Amplon RT ارائه دو تبدیل فن آوری در خط، چگالی قدرت بالا و فاکتور قدرت ورودی، و هارمونیک جریان پایین با معماری پیشرفته آن است. طراحی شده در یک قفسه یا برج های پیکربندی با ال سی دی نمایش، ...

Delta UPS - Amplon Family

1kVA or higher, Single-Phase UPS

Delta's Amplon family UPS Series offers single-phase double-conversion UPS systems for power rating requirements above 1kVA that support medium to small network devices, security and surveillance systems and POS systems. It includes the E series of true online double conversion UPSs, which provides long backup time; the N series, which provides continuous and stable power to critical loads; and the RT series with the full-time protection and output power factor of low iTHD in a rack or tower configuration.

The word Amplon (Ample + on), represents ample stability, which describes this UPS system – it maximizes space and economic benefits. Amplon systems are the perfect power management solution for small to medium enterprises, as well as financial institutes, government departments and medical centers. The Amplon Series offer the power protection solution with the highest space and cost benefits.

GAIA Series 1/2/3 KVA

The Amplon GAIA series is a true on-line, double-conversionUPS designed in a rack or tower configuration andrecommended for servers, VoIP, telecommunications andnetworking.This versatile UPS combines features...

more



M Series 1/1.5/2/3 kVA

The Amplon M series is a line-interactive UPS providing sine-wave quality ideally suited for devices in small and medium businesses. Automatic voltage regulator (AVR) delivers stable voltage while providing higher availability...

more



N Series 1/2/3 kVA

The Amplon N series is a true on-line, double-conversionUPS housed in a compact tower. It is designed to eliminatedisturbances and supply superior power quality toworkstations, POSs, ATMs or home appliances.

more



N Series 6/10 kVA

The Amplon N series 6-10kVA UPS is a single-phase on-line UPS with pioneering technology that provides output power factor up to unity and AC-AC efficiency to a maximum 95%. Its remarkably compact dimensions reserve more room for critical...

more



R Series 1/2/3 kVA

Delta’s Amplon R series is an online double-conversion rack-mountable UPS providing consistent sine-wave power to your critical equipment and reliable protection for IT equipment and data centers...

more



RT Series 1/2/3 kVA

The Amplon RT 1-3kVA series is an online double-conversion UPS providing consistent sine-wave power to your critical equipment. It supports personal computers, networks, servers, VoIP and telecommunications...

more



RT Series 5/6/10 kVA

The Amplon RT series delivers double-conversion on-linetechnology, high power density and input power factor,and low current harmonics with its advanced architecture.Designed in a rack or tower configuration with an LCDdisplay,...

more
